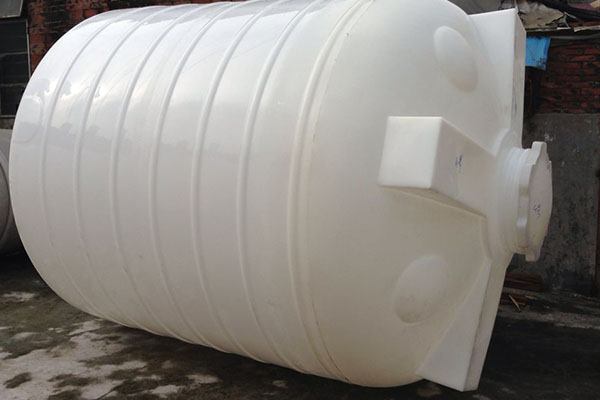

一般PE水箱在制作時，是采用的滾塑工藝，這種工藝手法生產(chǎn)出的產(chǎn)品，能滿足使用者的各種需求。下面我們就來詳細了解下，這種工藝的一些基本內容。

水箱在進行滾塑制作工藝之前，需要準備好一些質量良好的模子，并將其放置在一臺塑造機器上，這臺鑄造機器內還分別設有制熱和制冷的兩個裝置。在安置妥當之后，首先把幾塊模具放在機器上面。然后在每個模具內放入早期規(guī)則型塑料樹脂，再將模具從垂直和水平的兩個角度慢慢地旋轉放至烤箱中，融化了的樹脂將炙熱的模具和外層包裝均勻緊密地粘合在一起。

隨后，再將模具放入制冷循環(huán)設備中，令模具在其中繼續(xù)旋轉直至 其每一部分的厚度均保持一致。當模具被冷凍完畢之后，將其從機器上取下來。在整個制作過程中，模具轉動的速度，加熱和冷卻的時間統(tǒng)統(tǒng)要經(jīng)過嚴格的控制。

溫度是滾塑過程不可或缺的要素，尤其加熱過程中適當?shù)臏囟瓤刂茻o疑是提高PE水箱質量的主要手段。以聚乙烯為例，聚乙烯的滾塑工藝過程有一個特殊的現(xiàn)象：在粉末熔融過程中，粉末顆粒之間滯留的空氣形成了氣泡，隨著加熱過程的持續(xù)，這些氣泡又消失了。

進一步的研究表明，這些氣泡的消失并非由于它們在浮力的作用下移向熔體的自由面，而是因為氣泡中的空氣逐漸融在熔融的塑料熔體中。因此，對于聚乙烯的滾塑來說，科學地控制加熱過程對去掉聚乙烯制品中的氣泡，提高產(chǎn)品質量有十分重要的意義。

由于滾塑的加熱時間有時會較長，特別是制品壁較厚時，可能會持續(xù)半小時到一小時以上。這時就要求采取措施以防止材料在加熱過程中的熱氧化和材料性能的降低，通常在聚乙烯塑料中加入抗氧化劑可達到預防的目的。

但是，當聚乙烯材料被加熱到過高的溫度或加熱時間過長時，抗氧化劑并不能防止材料的氧化。當制品厚度較大需要加熱較長的時間時，要降低加熱溫度。如果利用提高溫度來縮短加熱時間，則有可能因氣泡中的空氣來不及消失而使氣泡保留下來。當聚乙烯塑料被加熱到熔融狀態(tài)時，材料將經(jīng)歷一個從結晶態(tài)向熔體轉化的過程，這正是聚乙烯顆粒開始熔化變軟時所發(fā)生的過程。

它首先出現(xiàn)在和模具內壁接觸的一層材料，形成一個均勻的熔融材料層。然后，逐漸向內層擴展，直到全截面完全變成塑料熔體為止。接下來是繼續(xù)加熱使氣泡逐漸消失的過程。這一過程的溫度控制和時間控制需要調節(jié)。

在冷卻過程中，聚乙烯熔體的溫度將從 200℃降至接近室溫，聚乙烯的分子將從無序的狀態(tài)轉變?yōu)檩^為有序的結晶態(tài)，結晶的過程需要一定的時間，結晶的速度和聚乙烯熔體的粘度有關。當聚乙烯熔體被迅速冷卻時，聚乙烯熔體的粘度迅速增加，使其晶粒的生長受到阻礙，從而影響聚乙烯的結晶度。當結晶度不同時，聚乙烯制品的密度就不同，物理性能也將有所差別。由此，急速冷卻的聚乙烯滾塑制品具有較低的密度，而緩慢冷卻的制品則具有較高的密度。當然，制品冷卻越慢，其生產(chǎn)周期越長，成本越高。用于滾塑生產(chǎn)的聚乙烯粉末本身具有一定的密度，它決定于材料的生產(chǎn)廠家。但經(jīng)過滾塑生產(chǎn)后，由于冷卻速度的不同，聚乙烯滾塑制品的密度將發(fā)生一定的變化，并且對產(chǎn)品的收縮也有一定的影響。

以上就是PE水箱滾塑工藝的原理介紹，一般采用這種工藝方法制作出來的產(chǎn)品質量有保證。大家如果想要選購水箱，也可以前來我們的網(wǎng)站咨詢。

相關文章：
